一、適用范圍
上海起資通風設備有限公司11型通風天窗為節能型工業廠房通風設備主要由彩板和骨架組成，它美觀大方、輕盈流暢、立體感強、通風效果好、防水效果好，應用于電力、冶金、石油、化工、機械、制造等各種通風采光工程中。
二、產品制作標準及依據
《建筑結構荷載規范》……………………………………………………GB50009—2001
《鋼結構設計規范》………………………………………………………GB50017—2003
《屋面工程技術質量驗收規范》…………………………………………GB50345—2004
《建筑工程施工質量驗收統一標準》……………………………………GB50300—2001
《鋼結構工程施工質量驗收規范》………………………………………GB50009—2001
《冷彎薄壁型鋼結構技術規范》…………………………………………GB50018—2002
《建筑抗震設計規范》……………………………………………………GB50011—2001
《建筑鋼結構焊接技術規范》…………………………………………………JGJ81--2002
三、結構及特點
3. 11型薄型通風天窗，通風天窗是我司專業的定型產品。
3.1. 11型薄型通風天窗 代號：TC11A/B-N（可定制多種尺寸）。

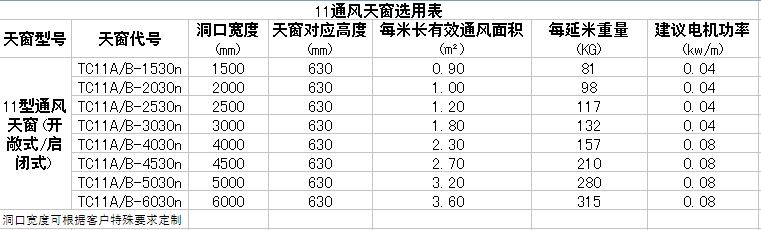

天窗選用表：
3.2薄型通風天窗（11、12型）洞口寬度
壓型鋼板、夾心板屋面或現澆鋼筋混凝土屋面為：1500、2000、3000、4500、6000 mm;預應力鋼筋混凝土屋面板屋面為：1500、3000、4500、6000mm。
3.3薄型通風天窗（11~12型）洞口長度
壓型鋼板、夾心板屋面或現澆鋼筋混凝土屋面以3000、4000mm為模數，洞口長度為：3000×n、4000×n（n為模數的倍數）；預應力鋼筋混凝土屋面板屋面以6000mm為模數，洞口長度為6000×n（n為模數的倍數）。
3.4 通風天窗按功能分為敞開式與啟閉式兩種類型，選用時需注明。敞開式代號為A，啟閉式代號為B（啟閉式為電動）。
3.5通風天窗按位置分為屋脊天窗和橫向天窗，屋脊天窗位于屋脊處按縱向布置，橫向天窗垂直于屋脊方向布置，選用時需注明。
四、特點及工作原理
4.1薄型通風天窗是一種有效、重力自流、不用電力的強力散熱通風裝置。其特點是外形高度低、風阻力小、防雨雪性能好、模塊化單元組合，可以方便連續安裝。
五、設計要求
5.1通風天窗的選用應按照建筑的通風與采光要求，根據當地的氣候條件、主導風向、建筑物的高度、進排風溫度差、通風量等因素確定通風天窗的規格型號。
5.2通風天窗的抗風壓強度值≤1.0kpa,雪荷載≤0.4kN/m2,具體數值由技術提供，如不能滿足要求時，需協商，另行設計制作。
5.3通風天窗適用于非地震地區的抗震設防烈度≤7度的地震區，如不能滿足要求，需協商，另行設計制作。
5.4通風天窗適用于鋼結構建筑，與適用于鋼筋混凝土框，排架結構建筑，選用時應注明。如用在鋼筋混凝土結構屋面，應在相應部件位預埋連接用鋼板埋件。
5.5通風天窗鋼板基座是天窗與屋面的連接構件，應根據所選用的通風天窗型號及我司提供的資料進行工程結構計算，設計和加工制作。
5.6通風天窗的防銹底漆和面漆材料由需方定，色彩按工程設計。
5.7在有防爆要求的建筑，我司通風天窗采取防飄雨措施。
六、材料、制作、安裝、驗收
6.1通風天窗作為工廠化生產的定型產品，一般由天窗架、外圍護板（擋風板）、擋雨板、排水溝槽、泛水板等部分組成。
6.1.1天窗架及鋼板基座一般用型鋼或鋼板制作。型鋼、鋼板的材質不得低于Q235B,焊條采用E43型。
6.1.2外圍護板（擋風板）一般采用0.6厚壓型板，即彩色涂層鋼板或以鍍鋅鋼板為原料，經輥壓冷彎成型的建筑用圍護板材。也可采用1.5厚玻璃鋼采光板。
6.1.3有采光功能的通風天窗采用的玻璃鋼采光板又稱玻璃纖維增強聚酯采光板，它是以玻璃纖維為增強材料，以合成樹脂為粘合劑，經過機械成型的復合材料。玻璃鋼采光板的厚度≥1.5mm，透光率≥80％。
6.2我司生產制作的通風天窗。天窗架的焊接應校平直，其對角線誤差每米±1.5mm，骨架平面扭翹不大于5.0mm。鋼板基座采用有加筋板的C型鋼形式或工字鋼形式，由工程進行設計和制作安裝。
6.3通風天窗的安裝3m和4m的縱向單元進行組合，即天窗架的間距為3000mm和4000mm。當組合后的長度較長時，每60m應至少設一個檢修孔，通風天窗高度≥2m時，端部應設檢修梯。撿修孔和檢修梯均由我司生產制作。通風天窗與屋面的連接安裝，應根據有關結構專業標準圖集按具體的工程設計進行安裝施工。
6.4通風天窗及通風帽的制作驗收應符合《建筑工程施工質量驗收統一標準》、《鋼結構施工質量驗收規范》及《屋面工程質量驗收規范》的要求。產品須按照天窗行業標準及GB進行驗收，對尚無行業標準及GB的，應以企業標準進行出廠前的驗收，并出具產品合格證，驗收合格后方可出廠。

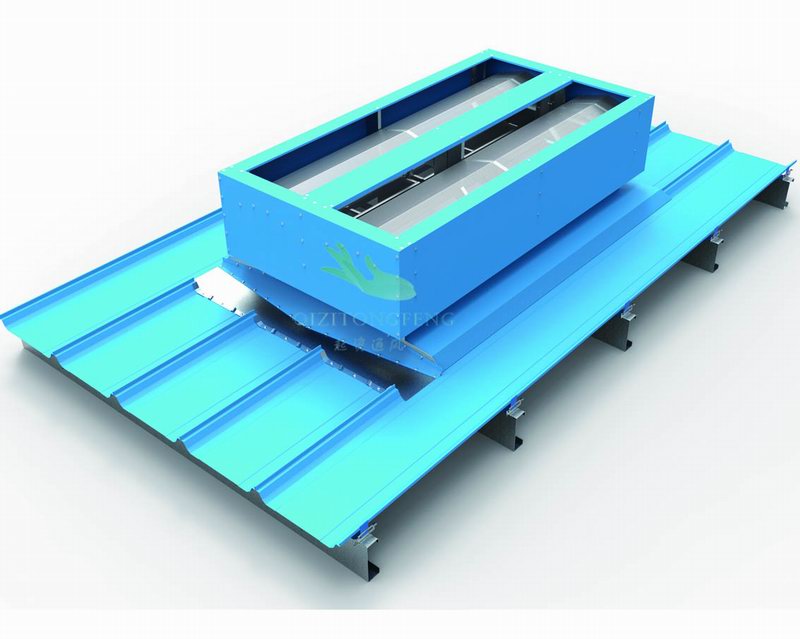

七、通風天窗結構示意圖：
