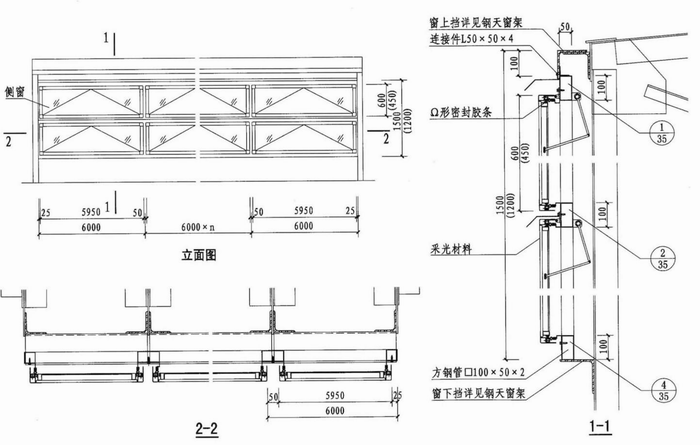

1適用范圍
1.1側開型電動采光排煙天窗適用于工業廠房的縱向天窗，是配合6米開間的鋼天窗架使用的窗型；
1.2天窗長度與鋼天窗架長度一致，以6M為單元，洞口高度有1200、1500、1800、2400和3000mm五種，窗扇高度有450、600和750mm三種,可按洞口高度做窗扇的組合,
2窗型特點

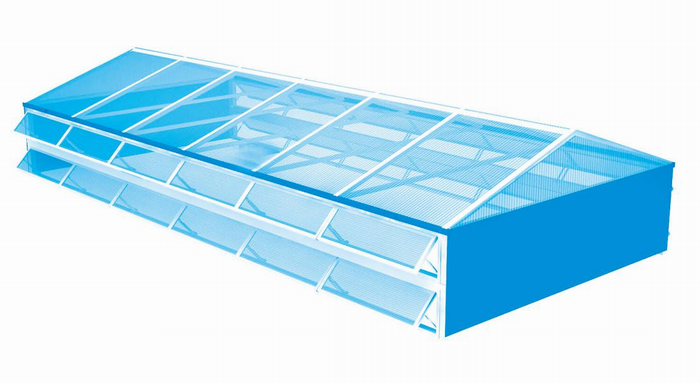

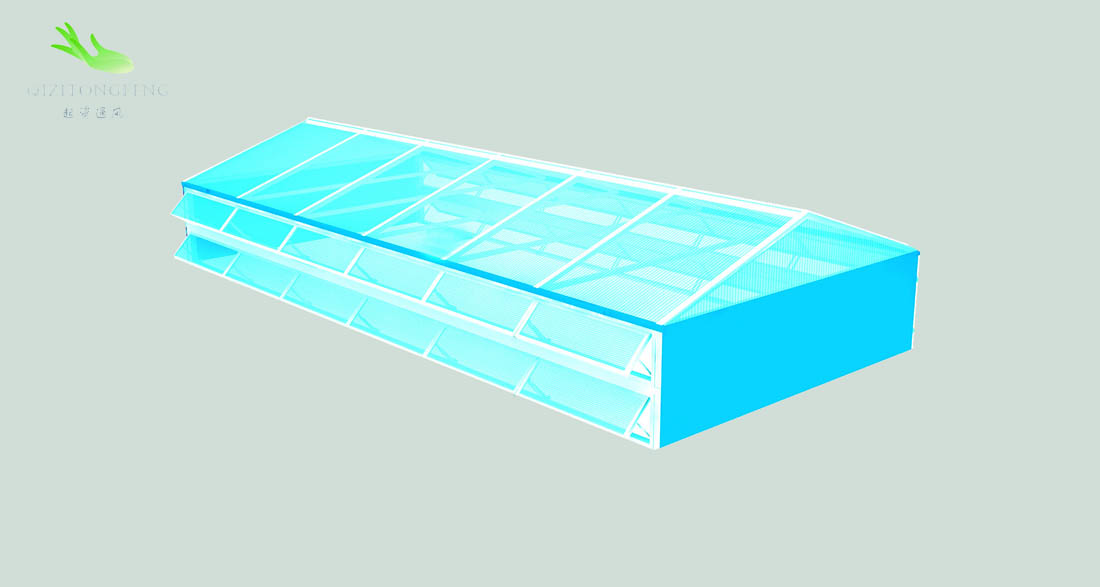

2.1側開型電動采光排煙天窗是窗扇長度為6000mm上懸窗。
2.2側開型電動排煙天窗適用于需要經常開啟通風的建筑，其******的開啟角度為60度。
2.3窗框由方鋼管構成，窗扇為鋁合金窗。
3設計選用

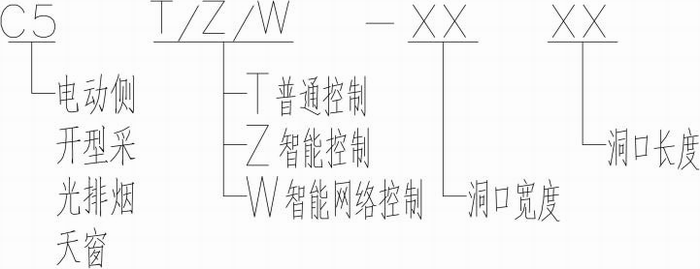

3.1窗型號
3.2選用示例:普通控制方式側開型電動采光排煙天窗,洞口高度1200mmm，洞口長度60000mmm，標注為：C5T-12600。
4 性能指標（見下表）
側開型電動采光排煙天窗性能表
|
抗風壓性能 |
正壓 2.0kPa 負壓 1.5kPa （GB/T7106-2008 2級） |
|
氣密性能 |
10Pa下,滲透量 0.8m3/（m2·h) -10Pa下,滲透量 1.2m3/（m2·h) （GB/T7106-2008 8級） |
|
水密性能 |
穩定加壓保持未發生滲漏的最高壓力102Pa（GB/T7106-2008 1級） |
說明
1.側開型電動采光排煙天窗適用于工業廠房的縱向天窗，是配合6米開間的鋼天窗架使用的窗型；
2.天窗長度與鋼天窗架長度一致，以6M為單元，洞口高度有1200、1500、1800、2400和3000mm五種
3.側開型電動排煙天窗適用于需要經常開啟通風的建筑，其******的開啟角度為60度。
4.外形美觀，視覺性強，采光性能好，安裝施工方便，制作簡單，適用于一些中等的工業與公共建筑
電動采光排煙天窗采光材料可選擇聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；
|
側開式電動采光排煙天窗 |
|||||||||
|
序號 |
窗 型 號 |
洞口高度 |
洞口長度 |
窗扇尺寸 |
按所選采光材料窗體質量(kg/樘) |
效開口面積(㎡) |
|||
|
普通型控制方式 |
智能型控制方式 |
智能網絡型控制方式 |
陽光板(10厚) |
FRP(1.5～3厚) |
|||||
|
1 |
PC5T-1260 |
PC5Z-1260 |
PC5W-1260 |
1200 |
6000Xn |
600x450 |
20.5 |
25.7 |
0.7x6n |
|
2 |
PC5T-1560 |
PC5Z-1560 |
PC5W-1560 |
1500 |
6000Xn |
600x600 |
23.4 |
30.5 |
0.92x6n |
|
3 |
PC5T-1860 |
PC5Z-1860 |
PC5W-1860 |
1800 |
6000Xn |
600x750 |
25.3 |
33.8 |
1.15x6n |
|
4 |
PC5T-2460 |
PC5Z-2460 |
PC5W-2460 |
2400 |
6000Xn |
600x450 |
41.0 |
50.5 |
1.4x6n |
|
5 |
PC5T-3060 |
PC5Z-3060 |
PC5W-3060 |
3000 |
6000Xn |
600x600 |
46.8 |
58.8 |
1.84x6n |
