1.適用范圍
1.1一字型電動采光排煙天窗適用于以采光為主、通風為輔的建筑。
1.2天窗完全開啟時，排煙量******，******開啟角度為90°。
1.3一字型電動采光排煙天窗窗體上面與安裝面平行，風阻系數小，但冬季積雪。
2.天窗窗型
天窗可分為單體式、連體式兩種，其中連體式為若干個單體式的組合。
3.連體式天窗的組合方式

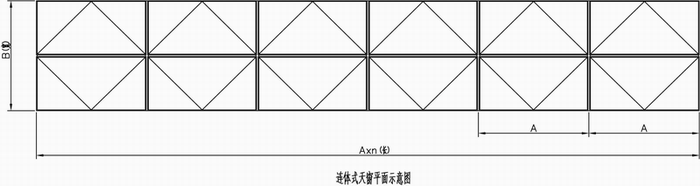

3.1當采用連體式時，應在建筑設計的屋面平面圖上畫出天窗的位置，并繪制組合示意圖（見下圖），在天窗編號時，可在代號后加n。
3.2 n為天窗洞口長度模數1500、2000的倍數，天窗長度按實際洞口長度標注。其他規格的窗型，可根據具體尺寸由上海起資通風設備有限公司技術設計制作。
4.設計說明

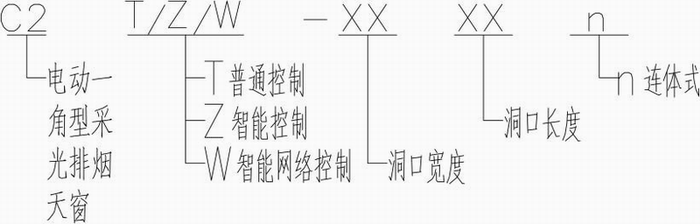

4.1窗型號
4.2當選用連體式天窗時,可根據洞口的尺寸,在單體式選用表中選擇合適尺寸的單體進行組合.
4.3選用示例:普通控制方式連體式一字型天窗,洞口寬度1000mmm，洞口長度15000mmm，標注為：C1nt-10150。
5 性能指標（見下表）
一字型電動采光排煙天窗性能表
|
抗風壓性能 |
正壓 3.0kPa 負壓 2.7kPa （GB/T7106-2008 4級） |
|
氣密性能 |
10Pa下,滲透量 0.08m3/（m2·h) -10Pa下,滲透量 0.08m3/（m2·h) （GB/T7106-2008 8級） |
|
水密性能 |
穩定加壓保持未發生滲漏的最高壓力400Pa（GB/T7106-2008 4級） |
6.電動采光排煙天窗采光材料可選擇夾層玻璃、安全玻璃、聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；
|
一字型電動采光排煙天窗選用表 |
||||||||||
|
序號 |
窗 型 號 |
洞口尺寸 ﹙寬×長﹚B×A |
窗外形尺寸﹙寬×長﹚B1×A1 |
窗體高度H |
按所選采光材料窗體質量(kg/樘) |
效開口面積(㎡) |
||||
|
普通型控制方式 |
智能型控制方式 |
智能網絡型控制方式 |
陽光板(10厚) |
夾層玻璃 (5＋0.38PVB＋5) |
FRP (1.5～3厚) |
|||||
|
1 |
C2T-1015 |
C2Z-1015 |
C2W-1015 |
1000×1500 |
1280×1780 |
135 |
51.4 |
119.3 |
58.8 |
1.305 |
|
2 |
C2T-1020 |
C2Z-1020 |
C2W-1020 |
1000×2000 |
1280×2280 |
135 |
58.9 |
146.5 |
68.6 |
1.74 |
|
3 |
C2T-1215 |
C2Z-1215 |
C2W-1215 |
1200×1500 |
1480×1780 |
135 |
55.0 |
133.2 |
63.8 |
1.605 |
|
4 |
C2T-1220 |
C2Z-1220 |
C2W-1220 |
1200×2000 |
1480×2280 |
135 |
63.1 |
169.2 |
75.2 |
2.14 |
|
5 |
C2T-1520 |
C2Z-1520 |
C2W-1520 |
1500×2000 |
1780×2280 |
135 |
68.6 |
201.5 |
85.7 |
2.74 |
