1適用范圍
1.1側開式圓拱型電動采光排煙天窗適用于平時需要經常開啟通風，并有采光要求的建筑。滑動式和上開式圓拱型電動采光排煙天窗適用于平時以采光為主，必要時才開啟的建筑。

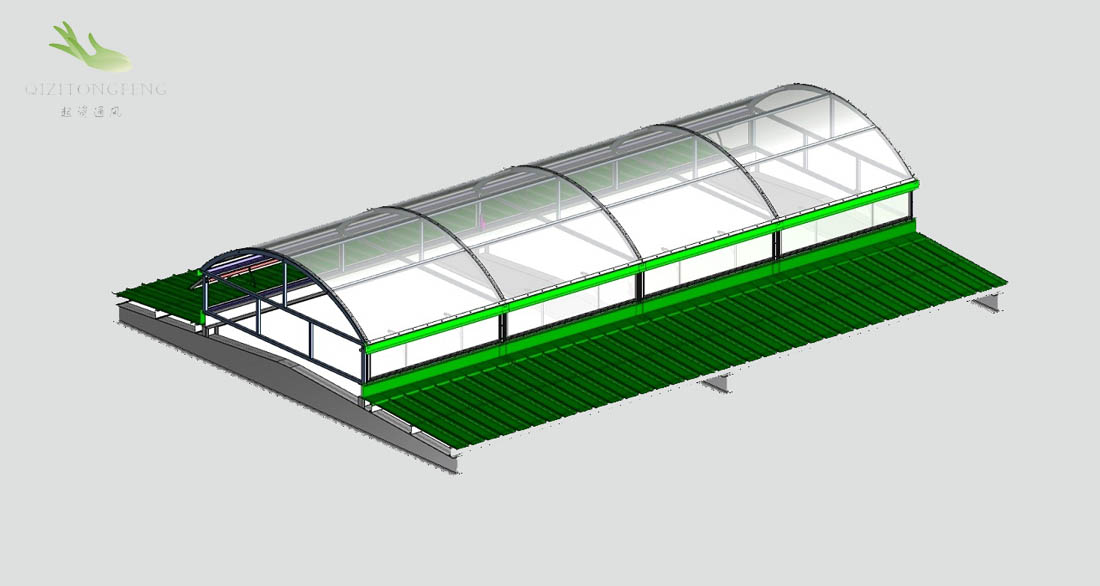

1.2圓拱型電動采光排煙天窗頂部為圓拱形，夏季有利于排水，冬季不易積雪。
1.3天窗可為任意長度，一般不小于12000。
2天窗窗型
2.1天窗按開啟方式可分為側開式、滑動式和上開式三種
2.1.1側開式天窗整體骨架由彩色鋼板聚氨酯發泡專用型材構成。天窗開啟機構設置在天窗兩側面，一套開啟機構一般可開啟長度12000m。天窗。天窗向兩側面開啟，開啟角度為30°～60°。
2.1.2滑動式天窗整體骨架由專用斷橋隔熱鋁型樹構成。天窗開啟機構設置在天窗中間，一套開啟機構一般可開啟長度12000m。天窗。天窗開啟扇向一側滑動開啟，開啟后開啟扇處洞口通風面積不小于開啟扇的90%。
2.1.3上開式天窗整體骨架結構由矩形鋼管和鋁合金型材結合構成、天窗開啟機構設置在天窗中間，一套天窗開啟機構可開啟長度1200m天窗。天窗開啟扇向上開啟，開啟角度一般為30%～45。°
3.設計選用

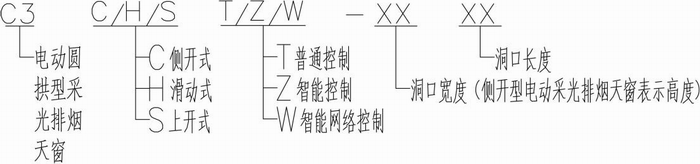

3.1窗型號
3.2選用示例:普通控制方式圓拱型（側開型）電動采光排煙天窗,洞口寬度3000mmm，洞口長度30000mmm，標注為：C3CT-30300。
4 性能指標（見下表）
圓拱型電動采光排煙天窗性能表
|
抗風壓性能 |
正壓 4.5kPa 負壓 4.5kPa （GB/T7106-2008 4級） |
|
氣密性能 |
10Pa下,滲透量 0.3m3/（m2·h) -10Pa下,滲透量 0.4m3/（m2·h) （GB/T7106-2008 8級） |
|
水密性能 |
穩定加壓保持未發生滲漏的最高壓力117Pa（GB/T7106-2008 1級） |
5.圓拱型（側開式）電動采光排煙天窗采光材料可選擇聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；
說明
|

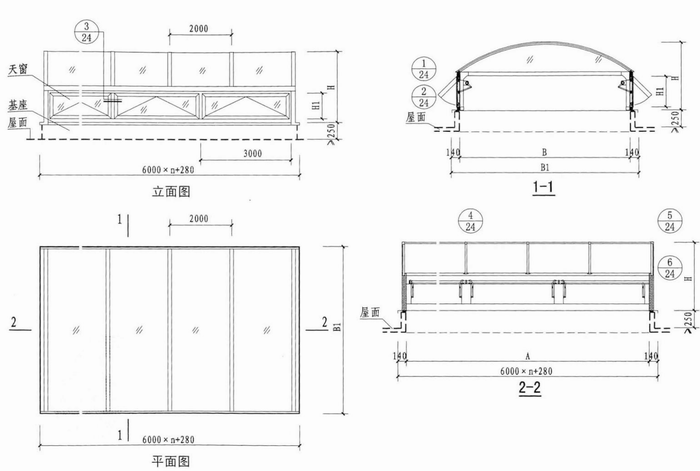

圓拱型（側開式）電動采光排煙天窗 |
|||||||||
|
序號 |
窗 型 號 |
洞口尺寸 ﹙寬×長﹚B×A |
窗外形尺寸﹙寬×長﹚B1×A1 |
窗扇高度H |
按所選采光材料窗體質量(kg/樘) |
效開口面積(㎡) |
|||
|
普通型控制方式 |
智能型控制方式 |
智能網絡型控制方式 |
陽光板(10厚) |
FRP(1.5～3厚) |
|||||
|
1 |
C3CT-3060 |
C3CZ-3060 |
C3CW-3060 |
3000×6000 |
1280×1780 |
430 |
51.4 |
580.2 |
0.9n |
|
2 |
C3CT-4060 |
C3CZ-4060 |
C3CW-4060 |
4000×6000 |
1280×2280 |
500 |
58.9 |
88.2 |
1.14n |
|
3 |
C3CT-6060 |
C3CZ-6060 |
C3CW-6060 |
4000×6000 |
1480×1780 |
680 |
55 |
173.6 |
1.56n |
